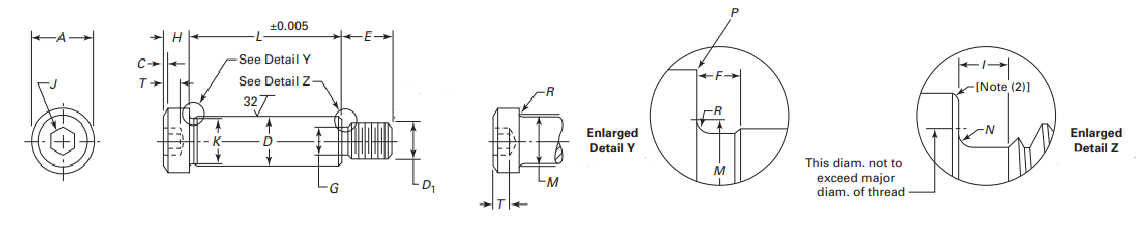

ASME B18.3 Hexagon Socket Head Shoulder Screws
ASME B18.3 Hexagon Socket Head Shoulder Screws Standard covers complete general and dimensional data for hexagon socket head shoulder screws recognized as an American National Standard. Also included are appendices that provide specifications for hexagon socket gages and gaging, tables showing applicability of keys and bits to these screws, drill and counterbore sizes for socket head cap screws, and formulas used for dimensional data. However, where questions arise concerning acceptance of product, the dimensions in the tables shall govern over recalculation by formula. Recess dimensions for Type VI recesses are given in Mandatory Appendix III.
ASME B18.3 Hexagon Socket Head Shoulder Screws Dimensions (mm)
| Nominal Size (Basic Shoulder Diameter) | Shoulder Diameter, D | Head Diameter, A | Head Height, H | Chamfer or Radius, C | Nominal Hexagon Socket Size, J | Key Engagement, T | Fillet Transition Diameter, M | Head Fillet Radius, R | Shoulder Neck Diameter, K | Shoulder Neck Width, F | Nominal Thread Diameter, D1 | Threads, in. | Thread Neck Diameter, G | Thread Neck Width, I | Thread Neck Fillet, N | Basic Thread Length, E | Chamfer or Radius, P | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Max. | Min. | Max. | Min. | Max. | Min. | Max. | Basic | Decimal | Min. | Max. | Min. | Min. | Max. | Max. | Min. | Max. | Max. | Min. | Max. | |||||
| 1/8 | 0.1250 | 3.124 | 3.073 | 6.350 | 5.969 | 3.175 | 2.921 | 0.203 | 5/64 | 1.981 | 1.702 | 3.505 | 0.152 | 2.743 | 1.016 | 4 (0.1120) | 40 | 1.930 | 1.753 | 1.981 | 0.406 | 0.254 | 3.988 | 0.203 |
| 5/32 | 0.1560 | 3.912 | 3.861 | 7.137 | 6.756 | 3.175 | 2.921 | 0.203 | 3/32 | 2.388 | 1.702 | 4.369 | 0.178 | 3.556 | 1.016 | 6 (0.1380) | 32 | 2.540 | 2.362 | 1.600 | 0.457 | 0.305 | 4.750 | 0.203 |
| 3/16 | 0.1875 | 4.699 | 4.648 | 7.925 | 7.518 | 3.962 | 3.708 | 0.305 | 3/32 | 2.388 | 2.007 | 5.258 | 0.203 | 3.912 | 1.016 | 8 (0.1640) | 32 | 3.048 | 2.845 | 1.753 | 0.457 | 0.305 | 4.801 | 0.203 |
| 1/4 | 0.2500 | 6.299 | 6.248 | 9.525 | 9.068 | 4.775 | 4.496 | 0.508 | 1/8 | 3.175 | 2.388 | 7.010 | 0.229 | 5.766 | 2.362 | 10 (0.1900) | 24 | 3.607 | 3.378 | 2.108 | 0.584 | 0.432 | 9.525 | 0.254 |
| 5/16 | 0.3125 | 7.887 | 7.836 | 11.125 | 10.643 | 5.563 | 5.309 | 0.660 | 5/32 | 3.962 | 2.972 | 8.763 | 0.305 | 7.341 | 2.362 | 1/4 (0.2500) | 20 | 4.902 | 4.623 | 2.540 | 0.711 | 0.559 | 11.125 | 0.254 |
| 3/8 | 0.3750 | 9.474 | 9.423 | 14.275 | 13.792 | 6.350 | 6.096 | 0.787 | 3/16 | 4.775 | 3.581 | 10.490 | 0.381 | 8.941 | 2.362 | 5/16 (0.3125) | 18 | 6.325 | 6.020 | 2.819 | 0.787 | 0.635 | 12.700 | 0.254 |
| 1/2 | 0.5000 | 12.649 | 12.598 | 19.050 | 18.517 | 7.925 | 7.671 | 1.016 | 1/4 | 6.350 | 4.775 | 13.970 | 0.508 | 12.116 | 2.362 | 3/8 (0.3750) | 16 | 7.722 | 7.391 | 3.175 | 0.889 | 0.737 | 15.875 | 0.254 |
| 5/8 | 0.6250 | 15.824 | 15.773 | 22.225 | 21.666 | 9.525 | 9.271 | 1.270 | 5/16 | 7.925 | 5.944 | 17.450 | 0.610 | 15.291 | 2.362 | 1/2 (0.5000) | 13 | 10.516 | 10.084 | 3.912 | 1.067 | 0.914 | 19.050 | 0.381 |
| 3/4 | 0.7500 | 19.000 | 18.948 | 25.400 | 24.816 | 12.700 | 12.446 | 1.753 | 3/8 | 9.525 | 7.137 | 20.980 | 0.762 | 18.466 | 2.362 | 5/8 (0.6250) | 11 | 13.233 | 12.751 | 4.623 | 1.295 | 1.143 | 22.225 | 0.381 |
| 1 | 1.0000 | 25.349 | 25.298 | 33.325 | 32.690 | 15.875 | 15.494 | 2.108 | 1/2 | 12.700 | 9.525 | 27.889 | 1.016 | 24.816 | 3.175 | 3/4 (0.7500) | 10 | 16.205 | 15.646 | 5.080 | 1.397 | 1.245 | 25.400 | 0.508 |
| 1 1/4 | 1.2500 | 31.700 | 31.648 | 44.450 | 43.764 | 19.050 | 18.669 | 2.591 | 5/8 | 15.875 | 11.913 | 34.747 | 1.270 | 31.166 | 3.175 | 7/8 (0.8750) | 9 | 19.050 | 18.440 | 5.639 | 1.575 | 1.422 | 28.575 | 0.508 |
| 1 1/2 | 1.5000 | 38.049 | 37.998 | 53.975 | 53.213 | 25.400 | 24.892 | 3.505 | 7/8 | 22.225 | 16.662 | 41.605 | 1.524 | 37.541 | 3.175 | 1 1/8 (1.1250) | 7 | 24.486 | 23.724 | 7.264 | 1.829 | 1.676 | 38.100 | 0.508 |
| 1 3/4 | 1.7500 | 44.399 | 44.348 | 60.325 | 59.563 | 28.575 | 28.067 | 3.988 | 1 | 25.400 | 19.050 | 48.463 | 1.778 | 43.891 | 3.175 | 1 1/4 (1.2500) | 7 | 27.661 | 26.899 | 7.264 | 1.829 | 1.676 | 44.450 | 0.508 |
| 2 | 2.0000 | 50.749 | 50.698 | 69.850 | 69.088 | 31.750 | 31.242 | 4.470 | 1 1/4 | 31.750 | 23.800 | 55.321 | 2.032 | 50.241 | 3.175 | 1 1/2 (1.5000) | 6 | 33.198 | 32.436 | 8.458 | 2.591 | 2.438 | 50.800 | 0.508 |
ASME B18.3 Hexagon Socket Head Shoulder Screws Length Tolerances(mm)
| Nominal Length | Nominal Size, Tolerances on Lengths | |||
|---|---|---|---|---|
| 0 Through 3/8, Incl. |
7/16 Through 3/4, Incl. |
7/8 Through 1 1/2, Incl. |
Over 1 1/2 | |
| Up to 25.4, incl. | -0.762 | -0.762 | -1.270 | ... |
| Over 25.4 to 63.5, incl. | -1.016 | -1.524 | -2.540 | -4.572 |
| Over 63.5 to 152.4, incl. | -1.524 | -2.032 | -3.556 | -5.080 |
| Over 152.4 | -3.048 | -3.048 | -5.080 | -6.096 |
ASME B18.3 Body and Grip Lengths for Socket Head Shoulder Screws(mm)
| Nominal Size |
0 | 1 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 1/4 | 5/16 | 3/8 | 7/16 | 1/2 | 5/8 | 3/4 | 7/8 | 1 | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominal Length | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB |
| 19.05 | 6.35 | 4.83 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
| 22.35 | 6.35 | 4.83 | 6.35 | 4.32 | 6.35 | 4.06 | 6.35 | 3.81 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
| 25.40 | 12.70 | 11.18 | 6.35 | 4.32 | 6.35 | 4.06 | 6.35 | 3.81 | 6.35 | 3.05 | 6.35 | 3.05 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
| 31.75 | 19.05 | 17.53 | 15.75 | 13.97 | 15.75 | 13.72 | 15.75 | 13.21 | 6.35 | 3.05 | 6.35 | 3.05 | 12.70 | 8.64 | 9.65 | 5.59 | 9.65 | 4.32 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
| 38.10 | ... | ... | 22.35 | 20.32 | 22.35 | 20.07 | 22.35 | 19.56 | 19.05 | 15.75 | 19.05 | 15.75 | 12.70 | 8.64 | 9.65 | 5.59 | 9.65 | 4.32 | 12.70 | 6.35 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
| 44.45 | ... | ... | ... | ... | 28.45 | 26.42 | 28.45 | 25.91 | 19.05 | 15.75 | 19.05 | 15.75 | 25.40 | 21.34 | 22.35 | 18.29 | 22.35 | 17.02 | 12.70 | 6.35 | 15.75 | 8.89 | 12.70 | 4.83 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
| 50.80 | ... | ... | ... | ... | ... | ... | 35.05 | 32.26 | 31.75 | 28.45 | 31.75 | 28.45 | 25.40 | 21.34 | 22.35 | 18.29 | 22.35 | 17.02 | 25.40 | 19.05 | 15.75 | 8.89 | 12.70 | 4.83 | 15.75 | 6.86 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
| 57.15 | ... | ... | ... | ... | ... | ... | ... | ... | 31.75 | 28.45 | 31.75 | 28.45 | 38.10 | 34.04 | 35.05 | 30.99 | 35.05 | 29.72 | 25.40 | 19.05 | 28.45 | 21.59 | 25.40 | 17.53 | 15.75 | 6.86 | 19.05 | 9.14 | ... | ... | ... | ... | ... | ... | ... | ... |
| 63.50 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 44.45 | 41.15 | 38.10 | 34.04 | 35.05 | 30.99 | 35.05 | 29.72 | 38.10 | 31.75 | 28.45 | 21.59 | 25.40 | 17.53 | 28.45 | 19.56 | 19.05 | 9.14 | 19.05 | 7.62 | ... | ... | ... | ... | ... | ... |
| 69.85 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 50.80 | 46.74 | 47.75 | 43.69 | 47.75 | 42.42 | 38.10 | 31.75 | 41.15 | 34.29 | 38.10 | 30.23 | 28.45 | 19.56 | 19.05 | 9.14 | 19.05 | 7.62 | ... | ... | ... | ... | ... | ... |
| 76.20 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 47.75 | 43.69 | 47.75 | 42.42 | 50.80 | 44.45 | 41.15 | 34.29 | 38.10 | 30.23 | 41.15 | 32.26 | 38.10 | 28.45 | 19.05 | 7.62 | 25.40 | 12.70 | ... | ... | ... | ... |
| 82.55 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 60.45 | 56.39 | 60.45 | 55.12 | 50.80 | 44.45 | 53.85 | 46.99 | 50.80 | 42.93 | 41.15 | 32.26 | 38.10 | 28.45 | 38.10 | 26.42 | 25.40 | 12.70 | 25.40 | 11.18 | ... | ... |
| 88.90 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 60.45 | 55.12 | 63.50 | 57.15 | 53.85 | 46.99 | 50.80 | 42.93 | 53.85 | 44.96 | 38.10 | 28.45 | 38.10 | 26.42 | 25.40 | 12.70 | 25.40 | 11.18 | 25.40 | 9.65 |
| 95.25 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 73.15 | 67.82 | 63.50 | 57.15 | 66.55 | 59.69 | 63.50 | 55.63 | 53.85 | 44.96 | 57.15 | 47.24 | 38.10 | 26.42 | 25.40 | 12.70 | 25.40 | 11.18 | 25.40 | 9.65 |
| 101.60 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 73.15 | 67.82 | 76.20 | 69.85 | 66.55 | 59.69 | 63.50 | 55.63 | 66.55 | 57.66 | 57.15 | 47.24 | 57.15 | 45.72 | 50.80 | 38.10 | 25.40 | 11.18 | 25.40 | 9.65 |
| 107.95 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 76.20 | 69.85 | 79.25 | 72.39 | 76.20 | 68.33 | 66.55 | 57.66 | 57.15 | 47.24 | 57.15 | 45.72 | 50.80 | 38.10 | 50.80 | 36.58 | 25.40 | 9.65 |
| 114.30 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 88.90 | 82.55 | 79.25 | 72.39 | 76.20 | 68.33 | 79.25 | 70.36 | 76.20 | 66.55 | 57.15 | 45.72 | 50.80 | 38.10 | 50.80 | 36.58 | 50.80 | 35.05 |
| 120.65 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 88.90 | 82.55 | 91.95 | 85.09 | 88.90 | 81.03 | 79.25 | 70.36 | 76.20 | 66.55 | 76.20 | 64.52 | 50.80 | 38.10 | 50.80 | 36.58 | 50.80 | 35.05 |
| 127.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 101.60 | 95.25 | 91.95 | 85.09 | 88.90 | 81.03 | 91.95 | 83.06 | 76.20 | 66.55 | 76.20 | 64.52 | 76.20 | 63.50 | 50.80 | 36.58 | 50.80 | 35.05 |
| 133.35 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 104.65 | 97.79 | 101.60 | 93.73 | 91.95 | 83.06 | 95.25 | 85.34 | 76.20 | 64.52 | 76.20 | 63.50 | 76.20 | 61.98 | 50.80 | 35.05 |
| 139.70 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 104.65 | 97.79 | 101.60 | 93.73 | 104.65 | 95.76 | 95.25 | 85.34 | 95.25 | 83.82 | 76.20 | 63.50 | 76.20 | 61.98 | 76.20 | 60.45 |
| 146.05 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 117.35 | 110.49 | 114.30 | 106.43 | 104.65 | 95.76 | 95.25 | 85.34 | 95.25 | 83.82 | 76.20 | 63.50 | 76.20 | 61.98 | 76.20 | 60.45 |
| 152.40 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 117.35 | 110.49 | 114.30 | 106.43 | 117.35 | 108.46 | 114.30 | 104.65 | 95.25 | 83.82 | 101.60 | 88.90 | 76.20 | 61.98 | 76.20 | 60.45 |
| 158.75 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 130.05 | 123.19 | 127.00 | 119.13 | 117.35 | 108.46 | 114.30 | 104.65 | 114.30 | 102.62 | 101.60 | 88.90 | 101.60 | 87.38 | 76.20 | 60.45 |
| 165.10 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 127.00 | 119.13 | 130.05 | 121.16 | 114.30 | 104.65 | 114.30 | 102.62 | 101.60 | 88.90 | 101.60 | 87.38 | 101.60 | 85.85 |
| 171.45 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 139.70 | 131.83 | 130.05 | 121.16 | 133.35 | 123.44 | 114.30 | 102.62 | 101.60 | 88.90 | 101.60 | 87.38 | 101.60 | 85.85 |
| 177.80 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 139.70 | 131.83 | 142.75 | 133.86 | 133.35 | 123.44 | 133.35 | 121.92 | 127.00 | 114.30 | 101.60 | 87.38 | 101.60 | 85.85 |
| 184.15 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 152.40 | 144.53 | 142.75 | 133.86 | 133.35 | 123.44 | 133.35 | 121.92 | 127.00 | 114.30 | 127.00 | 112.78 | 101.60 | 85.85 |
| 190.50 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 152.40 | 144.53 | 155.45 | 146.56 | 152.40 | 142.75 | 133.35 | 121.92 | 127.00 | 114.30 | 127.00 | 112.78 | 127.00 | 111.25 |
| 196.85 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 155.45 | 146.56 | 152.40 | 142.75 | 152.40 | 140.72 | 127.00 | 114.30 | 127.00 | 112.78 | 127.00 | 111.25 |
| 203.20 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 168.15 | 159.26 | 152.40 | 142.75 | 152.40 | 140.72 | 152.40 | 139.70 | 127.00 | 112.78 | 127.00 | 111.25 |
| 215.90 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 180.85 | 171.96 | 177.80 | 168.15 | 171.45 | 160.02 | 152.40 | 139.70 | 152.40 | 138.18 | 152.40 | 136.65 |
| 228.60 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 193.55 | 184.66 | 177.80 | 168.15 | 171.45 | 160.02 | 177.80 | 165.10 | 152.40 | 138.18 | 152.40 | 136.65 |
| 241.30 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 203.20 | 193.55 | 196.85 | 185.42 | 177.80 | 165.10 | 177.80 | 163.58 | 177.80 | 162.05 |
| 254.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 203.20 | 193.55 | 196.85 | 185.42 | 203.20 | 190.50 | 177.80 | 163.58 | 177.80 | 162.05 |
| 279.40 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 234.95 | 223.52 | 228.60 | 215.90 | 203.20 | 188.98 | 203.20 | 187.45 |
| 304.80 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 260.35 | 248.92 | 254.00 | 241.30 | 228.60 | 214.38 | 228.60 | 212.85 |
| 330.20 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 279.40 | 266.70 | 254.00 | 239.78 | 254.00 | 238.25 |
| 355.60 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 304.80 | 292.10 | 279.40 | 265.18 | 279.40 | 263.65 |
| 381.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 330.20 | 317.50 | 304.80 | 290.58 | 304.80 | 289.05 |
| 406.40 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 330.20 | 315.98 | 330.20 | 314.45 |
| 431.80 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 355.60 | 341.38 | 355.60 | 339.85 |
| 457.20 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 381.00 | 366.78 | 381.00 | 365.25 |
| 482.60 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 406.40 | 390.65 |
| 508.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 431.80 | 416.05 |
ASME B18.3 Hexagon Socket Head Shoulder Screws Dimensions (Inch)
| Nominal Size (Basic Shoulder Diameter) | Shoulder Diameter, D | Head Diameter, A | Head Height, H | Chamfer or Radius, C | Nominal Hexagon Socket Size, J | Key Engagement, T | Fillet Transition Diameter, M | Head Fillet Radius, R | Shoulder Neck Diameter, K | Shoulder Neck Width, F | Nominal Thread Diameter, D1 | Threads, in. | Thread Neck Diameter, G | Thread Neck Width, I | Thread Neck Fillet, N | Basic Thread Length, E | Chamfer or Radius, P | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Max. | Min. | Max. | Min. | Max. | Min. | Max. | Basic | Decimal | Min. | Max. | Min. | Min. | Max. | Max. | Min. | Max. | Max. | Min. | Max. | |||||
| 1/8 | 0.1250 | 0.1230 | 0.1210 | 0.250 | 0.235 | 0.125 | 0.115 | 0.008 | 5/64 | 0.078 | 0.067 | 0.138 | 0.006 | 0.108 | 0.040 | 4 (0.1120) | 40 | 0.076 | 0.069 | 0.078 | 0.016 | 0.010 | 0.157 | 0.008 |
| 5/32 | 0.1560 | 0.1540 | 0.1520 | 0.281 | 0.266 | 0.125 | 0.115 | 0.008 | 3/32 | 0.094 | 0.067 | 0.172 | 0.007 | 0.140 | 0.040 | 6 (0.1380) | 32 | 0.100 | 0.093 | 0.063 | 0.018 | 0.012 | 0.187 | 0.008 |
| 3/16 | 0.1875 | 0.1850 | 0.1830 | 0.312 | 0.296 | 0.156 | 0.146 | 0.012 | 3/32 | 0.094 | 0.079 | 0.207 | 0.008 | 0.154 | 0.040 | 8 (0.1640) | 32 | 0.120 | 0.112 | 0.069 | 0.018 | 0.012 | 0.189 | 0.008 |
| 1/4 | 0.2500 | 0.2480 | 0.2460 | 0.375 | 0.357 | 0.188 | 0.177 | 0.020 | 1/8 | 0.125 | 0.094 | 0.276 | 0.009 | 0.227 | 0.093 | 10 (0.1900) | 24 | 0.142 | 0.133 | 0.083 | 0.023 | 0.017 | 0.375 | 0.010 |
| 5/16 | 0.3125 | 0.3105 | 0.3085 | 0.438 | 0.419 | 0.219 | 0.209 | 0.026 | 5/32 | 0.156 | 0.117 | 0.345 | 0.012 | 0.289 | 0.093 | 1/4 (0.2500) | 20 | 0.193 | 0.182 | 0.100 | 0.028 | 0.022 | 0.438 | 0.010 |
| 3/8 | 0.3750 | 0.3730 | 0.3710 | 0.562 | 0.543 | 0.250 | 0.240 | 0.031 | 3/16 | 0.188 | 0.141 | 0.413 | 0.015 | 0.352 | 0.093 | 5/16 (0.3125) | 18 | 0.249 | 0.237 | 0.111 | 0.031 | 0.025 | 0.500 | 0.010 |
| 1/2 | 0.5000 | 0.4980 | 0.4960 | 0.750 | 0.729 | 0.312 | 0.302 | 0.040 | 1/4 | 0.250 | 0.188 | 0.550 | 0.020 | 0.477 | 0.093 | 3/8 (0.3750) | 16 | 0.304 | 0.291 | 0.125 | 0.035 | 0.029 | 0.625 | 0.010 |
| 5/8 | 0.6250 | 0.6230 | 0.6210 | 0.875 | 0.853 | 0.375 | 0.365 | 0.050 | 5/16 | 0.312 | 0.234 | 0.687 | 0.024 | 0.602 | 0.093 | 1/2 (0.5000) | 13 | 0.414 | 0.397 | 0.154 | 0.042 | 0.036 | 0.750 | 0.015 |
| 3/4 | 0.7500 | 0.7480 | 0.7460 | 1.000 | 0.977 | 0.500 | 0.490 | 0.069 | 3/8 | 0.375 | 0.281 | 0.826 | 0.030 | 0.727 | 0.093 | 5/8 (0.6250) | 11 | 0.521 | 0.502 | 0.182 | 0.051 | 0.045 | 0.875 | 0.015 |
| 1 | 1.0000 | 0.9980 | 0.9960 | 1.312 | 1.287 | 0.625 | 0.610 | 0.083 | 1/2 | 0.500 | 0.375 | 1.098 | 0.040 | 0.977 | 0.125 | 3/4 (0.7500) | 10 | 0.638 | 0.616 | 0.200 | 0.055 | 0.049 | 1.000 | 0.020 |
| 1 1/4 | 1.2500 | 1.2480 | 1.2460 | 1.750 | 1.723 | 0.750 | 0.735 | 0.102 | 5/8 | 0.625 | 0.469 | 1.368 | 0.050 | 1.227 | 0.125 | 7/8 (0.8750) | 9 | 0.750 | 0.726 | 0.222 | 0.062 | 0.056 | 1.125 | 0.020 |
| 1 1/2 | 1.5000 | 1.4980 | 1.4960 | 2.125 | 2.095 | 1.000 | 0.980 | 0.138 | 7/8 | 0.875 | 0.656 | 1.638 | 0.060 | 1.478 | 0.125 | 1 1/8 (1.1250) | 7 | 0.964 | 0.934 | 0.286 | 0.072 | 0.066 | 1.500 | 0.020 |
| 1 3/4 | 1.7500 | 1.7480 | 1.7460 | 2.375 | 2.345 | 1.125 | 1.105 | 0.157 | 1 | 1.000 | 0.750 | 1.908 | 0.070 | 1.728 | 0.125 | 1 1/4 (1.2500) | 7 | 1.089 | 1.059 | 0.286 | 0.072 | 0.066 | 1.750 | 0.020 |
| 2 | 2.0000 | 1.9980 | 1.9960 | 2.750 | 2.720 | 1.250 | 1.230 | 0.176 | 1 1/4 | 1.250 | 0.937 | 2.178 | 0.080 | 1.978 | 0.125 | 1 1/2 (1.5000) | 6 | 1.307 | 1.277 | 0.333 | 0.102 | 0.096 | 2.000 | 0.020 |
ASME B18.3 Hexagon Socket Head Shoulder Screws Length Tolerances(Inch)
| Nominal Length | Nominal Size, Tolerances on Lengths | |||
|---|---|---|---|---|
| 0 Through 3/8, Incl. |
7/16 Through 3/4, Incl. |
7/8 Through 1 1/2, Incl. |
Over 1 1/2 | |
| Up to 1.00, incl. | -0.03 | -0.03 | -0.05 | ... |
| Over 1.00 to 2.50, incl. | -0.04 | -0.06 | -0.10 | -0.18 |
| Over 2.5 to 6.00, incl. | -0.06 | -0.08 | -0.14 | -0.20 |
| Over 6.00 | -0.12 | -0.12 | -0.20 | -0.24 |
ASME B18.3 Body and Grip Lengths for Socket Head Shoulder Screws(Inch)
| Nominal Size |
0 | 1 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 1/4 | 5/16 | 3/8 | 7/16 | 1/2 | 5/8 | 3/4 | 7/8 | 1 | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominal Length | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB |
| 0.75 | 0.25 | 0.19 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
| 0.88 | 0.25 | 0.19 | 0.25 | 0.17 | 0.25 | 0.16 | 0.25 | 0.15 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
| 1.00 | 0.50 | 0.44 | 0.25 | 0.17 | 0.25 | 0.16 | 0.25 | 0.15 | 0.25 | 0.12 | 0.25 | 0.12 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
| 1.25 | 0.75 | 0.69 | 0.62 | 0.55 | 0.62 | 0.54 | 0.62 | 0.52 | 0.25 | 0.12 | 0.25 | 0.12 | 0.50 | 0.34 | 0.38 | 0.22 | 0.38 | 0.17 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
| 1.50 | ... | ... | 0.88 | 0.80 | 0.88 | 0.79 | 0.88 | 0.77 | 0.75 | 0.62 | 0.75 | 0.62 | 0.50 | 0.34 | 0.38 | 0.22 | 0.38 | 0.17 | 0.50 | 0.25 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
| 1.75 | ... | ... | ... | ... | 1.12 | 1.04 | 1.12 | 1.02 | 0.75 | 0.62 | 0.75 | 0.62 | 1.00 | 0.84 | 0.88 | 0.72 | 0.88 | 0.67 | 0.50 | 0.25 | 0.62 | 0.35 | 0.50 | 0.19 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
| 2.00 | ... | ... | ... | ... | ... | ... | 1.38 | 1.27 | 1.25 | 1.12 | 1.25 | 1.12 | 1.00 | 0.84 | 0.88 | 0.72 | 0.88 | 0.67 | 1.00 | 0.75 | 0.62 | 0.35 | 0.50 | 0.19 | 0.62 | 0.27 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
| 2.25 | ... | ... | ... | ... | ... | ... | ... | ... | 1.25 | 1.12 | 1.25 | 1.12 | 1.50 | 1.34 | 1.38 | 1.22 | 1.38 | 1.17 | 1.00 | 0.75 | 1.12 | 0.85 | 1.00 | 0.69 | 0.62 | 0.27 | 0.75 | 0.36 | ... | ... | ... | ... | ... | ... | ... | ... |
| 2.50 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 1.75 | 1.62 | 1.50 | 1.34 | 1.38 | 1.22 | 1.38 | 1.17 | 1.50 | 1.25 | 1.12 | 0.85 | 1.00 | 0.69 | 1.12 | 0.77 | 0.75 | 0.36 | 0.75 | 0.30 | ... | ... | ... | ... | ... | ... |
| 2.75 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 2.00 | 1.84 | 1.88 | 1.72 | 1.88 | 1.67 | 1.50 | 1.25 | 1.62 | 1.35 | 1.50 | 1.19 | 1.12 | 0.77 | 0.75 | 0.36 | 0.75 | 0.30 | ... | ... | ... | ... | ... | ... |
| 3.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 1.88 | 1.72 | 1.88 | 1.67 | 2.00 | 1.75 | 1.62 | 1.35 | 1.50 | 1.19 | 1.62 | 1.27 | 1.50 | 1.12 | 0.75 | 0.30 | 1.00 | 0.50 | ... | ... | ... | ... |
| 3.25 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 2.38 | 2.22 | 2.38 | 2.17 | 2.00 | 1.75 | 2.12 | 1.85 | 2.00 | 1.69 | 1.62 | 1.27 | 1.50 | 1.12 | 1.50 | 1.04 | 1.00 | 0.50 | 1.00 | 0.44 | ... | ... |
| 3.50 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 2.38 | 2.17 | 2.50 | 2.25 | 2.12 | 1.85 | 2.00 | 1.69 | 2.12 | 1.77 | 1.50 | 1.12 | 1.50 | 1.04 | 1.00 | 0.50 | 1.00 | 0.44 | 1.00 | 0.38 |
| 3.75 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 2.88 | 2.67 | 2.50 | 2.25 | 2.62 | 2.35 | 2.50 | 2.19 | 2.12 | 1.77 | 2.25 | 1.86 | 1.50 | 1.04 | 1.00 | 0.50 | 1.00 | 0.44 | 1.00 | 0.38 |
| 4.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 2.88 | 2.67 | 3.00 | 2.75 | 2.62 | 2.35 | 2.50 | 2.19 | 2.62 | 2.27 | 2.25 | 1.86 | 2.25 | 1.80 | 2.00 | 1.50 | 1.00 | 0.44 | 1.00 | 0.38 |
| 4.25 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 3.00 | 2.75 | 3.12 | 2.85 | 3.00 | 2.69 | 2.62 | 2.27 | 2.25 | 1.86 | 2.25 | 1.80 | 2.00 | 1.50 | 2.00 | 1.44 | 1.00 | 0.38 |
| 4.50 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 3.50 | 3.25 | 3.12 | 2.85 | 3.00 | 2.69 | 3.12 | 2.77 | 3.00 | 2.62 | 2.25 | 1.80 | 2.00 | 1.50 | 2.00 | 1.44 | 2.00 | 1.38 |
| 4.75 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 3.50 | 3.25 | 3.62 | 3.35 | 3.50 | 3.19 | 3.12 | 2.77 | 3.00 | 2.62 | 3.00 | 2.54 | 2.00 | 1.50 | 2.00 | 1.44 | 2.00 | 1.38 |
| 5.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 4.00 | 3.75 | 3.62 | 3.35 | 3.50 | 3.19 | 3.62 | 3.27 | 3.00 | 2.62 | 3.00 | 2.54 | 3.00 | 2.50 | 2.00 | 1.44 | 2.00 | 1.38 |
| 5.25 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 4.12 | 3.85 | 4.00 | 3.69 | 3.62 | 3.27 | 3.75 | 3.36 | 3.00 | 2.54 | 3.00 | 2.50 | 3.00 | 2.44 | 2.00 | 1.38 |
| 5.50 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 4.12 | 3.85 | 4.00 | 3.69 | 4.12 | 3.77 | 3.75 | 3.36 | 3.75 | 3.30 | 3.00 | 2.50 | 3.00 | 2.44 | 3.00 | 2.38 |
| 5.75 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 4.62 | 4.35 | 4.50 | 4.19 | 4.12 | 3.77 | 3.75 | 3.36 | 3.75 | 3.30 | 3.00 | 2.50 | 3.00 | 2.44 | 3.00 | 2.38 |
| 6.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 4.62 | 4.35 | 4.50 | 4.19 | 4.62 | 4.27 | 4.50 | 4.12 | 3.75 | 3.30 | 4.00 | 3.50 | 3.00 | 2.44 | 3.00 | 2.38 |
| 6.25 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 5.12 | 4.85 | 5.00 | 4.69 | 4.62 | 4.27 | 4.50 | 4.12 | 4.50 | 4.04 | 4.00 | 3.50 | 4.00 | 3.44 | 3.00 | 2.38 |
| 6.50 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 5.00 | 4.69 | 5.12 | 4.77 | 4.50 | 4.12 | 4.50 | 4.04 | 4.00 | 3.50 | 4.00 | 3.44 | 4.00 | 3.38 |
| 6.75 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 5.50 | 5.19 | 5.12 | 4.77 | 5.25 | 4.86 | 4.50 | 4.04 | 4.00 | 3.50 | 4.00 | 3.44 | 4.00 | 3.38 |
| 7.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 5.50 | 5.19 | 5.62 | 5.27 | 5.25 | 4.86 | 5.25 | 4.80 | 5.00 | 4.50 | 4.00 | 3.44 | 4.00 | 3.38 |
| 7.25 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 6.00 | 5.69 | 5.62 | 5.27 | 5.25 | 4.86 | 5.25 | 4.80 | 5.00 | 4.50 | 5.00 | 4.44 | 4.00 | 3.38 |
| 7.50 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 6.00 | 5.69 | 6.12 | 5.77 | 6.00 | 5.62 | 5.25 | 4.80 | 5.00 | 4.50 | 5.00 | 4.44 | 5.00 | 4.38 |
| 7.75 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 6.12 | 5.77 | 6.00 | 5.62 | 6.00 | 5.54 | 5.00 | 4.50 | 5.00 | 4.44 | 5.00 | 4.38 |
| 8.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 6.62 | 6.27 | 6.00 | 5.62 | 6.00 | 5.54 | 6.00 | 5.50 | 5.00 | 4.44 | 5.00 | 4.38 |
| 8.50 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 7.12 | 6.77 | 7.00 | 6.62 | 6.75 | 6.30 | 6.00 | 5.50 | 6.00 | 5.44 | 6.00 | 5.38 |
| 9.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 7.62 | 7.27 | 7.00 | 6.62 | 6.75 | 6.30 | 7.00 | 6.50 | 6.00 | 5.44 | 6.00 | 5.38 |
| 9.50 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 8.00 | 7.62 | 7.75 | 7.30 | 7.00 | 6.50 | 7.00 | 6.44 | 7.00 | 6.38 |
| 10.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 8.00 | 7.62 | 7.75 | 7.30 | 8.00 | 7.50 | 7.00 | 6.44 | 7.00 | 6.38 |
| 11.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 9.25 | 8.80 | 9.00 | 8.50 | 8.00 | 7.44 | 8.00 | 7.38 |
| 12.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 10.25 | 9.80 | 10.00 | 9.50 | 9.00 | 8.44 | 9.00 | 8.38 |
| 13.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 11.00 | 10.50 | 10.00 | 9.44 | 10.00 | 9.38 |
| 14.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 12.00 | 11.50 | 11.00 | 10.44 | 11.00 | 10.38 |
| 15.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 13.00 | 12.50 | 12.00 | 11.44 | 12.00 | 11.38 |
| 16.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 13.00 | 12.44 | 13.00 | 12.38 |
| 17.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 14.00 | 13.44 | 14.00 | 13.38 |
| 18.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 15.00 | 14.44 | 15.00 | 14.38 |
| 19.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 16.00 | 15.38 |
| 20.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 17.00 | 16.38 |
