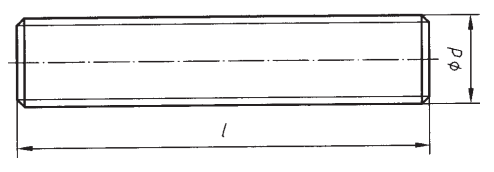

DIN 976 Type B Metric Thread Stud Bolts

DIN 976 Equivalents

UNI 6610

DIN 976 Dimensions

d	P	L (mm)	Weight kg/1000pcs
M2	0.4	1000	18.7
M2.5	0.45	1000	30
M3	0.5	1000	44
M3.5	0.6	1000	60
M4	0.7	1000	78
M5	0.8	1000	124
M6	1	1000	177
M8	1 / 1.25	1000	319
M10	1 / 1.25 / 1.75	1000	500
M12	1.5 / 2002	1000	725
M14	1.5 / 2002	1000	970
M16	1.5 / 2002	1000	1330
M18	1.5 / 2.5	1000	1650
M20	1.5 /2.5	1000	2080
M22	1.5 /2.5	1000	2540
M24	2 / 3	1000	3000
M27	2 / 3	1000	3850
M30	2 / 3.2005	1000	4750
M33	2 / 3.2005	1000	5900
M36	3 / 4	1000	6900
M39	3 / 4	1000	8200
M42	3 / 4.2005	1000	9400
M45	3 / 4.2005	1000	11000
M48	3 / 5	1000	12400
M52	3 / 5	1000	14700

DIN 976 Length Tolerances

Nominal Length (l)	Min.	Max.
5	4,76	5,24
6	5,76	6,24
8	7,71	8,29
10	9,71	10,29
12	11,65	12,35
14	13,65	14,35
16	15,65	16,35
18	17,65	18,35
20	19,58	20,42
22	21,58	22,42
25	24,58	25,42
28	27,58	28,42
30	29,58	30,42
35	34,5	35,5
40	39,5	40,5
45	44,5	45,5
50	49,5	50,5
55	54,4	55,6
60	59,4	60,6
65	64,4	65,6
70	69,4	70,6
75	74,4	75,6
80	79,4	80,6
85	84,3	85,7
90	89,3	90,7
95	94,3	95,7
100	99,3	100,7
110	109,3	110,7
120	119,3	120,7
130	129,2	130,8
140	139,2	140,8
150	149,2	150,8
160	159,2	160,8
170	169,2	170,8
180	179,2	180,8
190	1,89,075	1,90,925
200	1,99,075	2,00,925
220	2,19,075	2,20,925
240	2,39,075	2,40,925
1 000	995,5	1004,5
2 000	1992,5	2007,5
3 000	2989,5	3010,5
3 000	2 989,5	3 010,5
