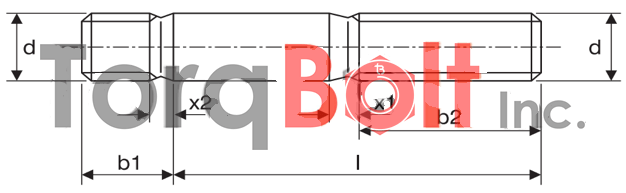

DIN 939 Double End Stud Bolts with Thread Engagement Length Equals to 1.25 x Diameter

DIN 939 Equivalents

PN 82131 CSN 21176

DIN 939 Dimensions

Size (d)	b1	a	b	c	x1	x2	Shank Dia (Ds)
							Max	Min.
DIN 939 – M4	5	14	20	–	1,75	0,9	4	3.98
DIN 939 – M5	6,5	16	22	–	2,0	1,0	5	4.98
DIN 939 – M6	7,5	18	24	–	2,5	1,25	6	5.98
DIN 939 – M7	9	20	26	–	2,5	1,25	7	6.97
DIN 939 – M8	10	22	28	–	3,2	1,6	8	7.97
DIN 939 – M10	12	26	32	45	3,8	1,9	10	9.97
DIN 939 – M12	15	30	36	49	4,3	2,2	12	11.97
DIN 939 – M14	18	34	40	53	5,0	2,5	14	13.97
DIN 939 – M16	20	38	44	57	5,0	2,5	16	15.97
DIN 939 – M18	22	42	48	61	6,3	3,2	18	17.97
DIN 939 – M20	25	46	52	65	6,3	3,2	20	19.96
DIN 939 – M22	28	50	56	69	6,3	3,2	22	21.96
DIN 939 – M24	30	54	60	73	7,5	3,8	24	23.96
DIN 939 – M27	35	60	66	79	7,5	3,8	27	26.96
DIN 939 – M30	38	66	72	85	9,0	4,5	30	29.96
DIN 939 – M33	42	72	78	91	9,0	4,5	33	32.95
DIN 939 – M36	45	78	84	97	10,0	5,0	36	35.95
DIN 939 – M39	50	84	90	103	10,0	5,0	39	38.95
DIN 939 – M42	52	90	96	109	11,0	5,5	42	41.95
DIN 939 – M45	58	96	102	115	11,0	5,5	45	44.95
DIN 939 – M48	60	102	108	121	12,5	6,3	48	47.95
DIN 939 – M52	65	110	116	129	12,5	6,3	52	51.95

DIN 939 Double End Stud Length Tolerance as per ISO 4759-1 Product Grade A IT13(h13)

Nominal Dimension Range (mm)	JS15 Tolerance (± mm)
> 0 – 3	±0.12
> 3 – 6	±0.16
> 6 – 10	±0.20
> 10 – 18	±0.26
> 18 – 30	±0.32
> 30 – 50	±0.40
> 50 – 80	±0.50
> 80 – 120	±0.63
> 120 – 180	±0.80
> 180 – 250	±1.00
> 250 – 315	±1.25
