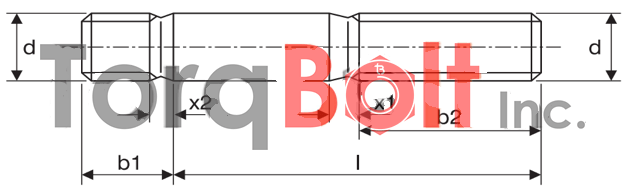

DIN 938 Double End Stud Bolts with Thread Engagement Length Equals to 1 x Diameter

DIN 938 Equivalents

PN 82125 UNI 5911 CSN 21174

DIN 938 Dimensions

Size (d)	bm	a	b	c	x1d	x2d	Shank Dia (Ds)
							Max	Min.
DIN 938 – M3	3	12	18	-	1	1	3	2.98
DIN 938 – M4	4	14	20	-	2	1	4	3.98
DIN 938 – M5	5	16	22	-	2	1	5	4.98
DIN 938 – M6	6	18	24	-	3	1	6	5.98
DIN 938 – M7	7	20	26	-	3	1	7	6.97
DIN 938 – M8	8	22	28	-	3	2	8	7.97
DIN 938 – M10	10	26	32	45	4	2	10	9.97
DIN 938 – M12	12	30	36	49	4	2	12	11.97
DIN 938 – M14	14	34	40	53	5	3	14	13.97
DIN 938 – M16	16	38	44	57	5	3	16	15.97
DIN 938 – M18	18	42	48	61	6	3	18	17.97
DIN 938 – M20	20	46	52	65	6	3	20	19.96
DIN 938 – M22	22	50	56	69	6	3	22	21.96
DIN 938 – M24	24	54	60	73	8	4	24	23.96
DIN 938 – M27	27	60	66	79	8	4	27	26.96
DIN 938 – M30	30	66	72	85	9	5	30	29.96
DIN 938 – M33	33	72	78	91	9	5	33	32.95
DIN 938 – M36	36	78	84	97	10	5	36	35.95
DIN 938 – M39	39	84	90	103	10	5	39	38.95
DIN 938 – M42	42	90	96	109	11	6	42	41.95
DIN 938 – M45	45	96	102	115	11	6	45	44.95
DIN 938 – M48	48	102	108	121	13	6	48	47.95
DIN 938 – M52	52	110	116	129	13	6	52	51.95

DIN 938 Double End Stud Length Tolerance as per ISO 4759-1 Product Grade A IT13(h13)

Nominal Dimension Range (mm)	JS15 Tolerance (± mm)
> 0 – 3	±0.12
> 3 – 6	±0.16
> 6 – 10	±0.20
> 10 – 18	±0.26
> 18 – 30	±0.32
> 30 – 50	±0.40
> 50 – 80	±0.50
> 80 – 120	±0.63
> 120 – 180	±0.80
> 180 – 250	±1.00
> 250 – 315	±1.25
