DIN 127 Form A Rectangular Section Spring Washers

DIN 127 Form A Rectangular Section Spring Washers

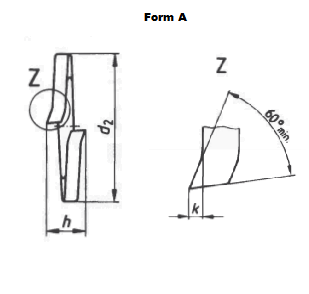

DIN 127 Form A Rectangular Section Spring Washers Dimensions

Nominal size d1 d2 b s h k r Weight
(7.85 kg/dm³)
kg per
1000 pieces
≈
min. max. min. max. min. max. Form A
max. min. max.
2 2,1 2,4 4,4 0,9 ± 0,1 0,5 ± 0,1 - - - 0,1 0,033
2,2 2,3 2,6 4,8 1 ± 0,1 0,6 ± 0,1 - - - 0,1 0,050
2,5 2,6 2,9 5,1 1 ± 0,1 0,6 ± 0,1 - - - 0,1 0,053
3 3,1 3,4 6,2 1,3 ± 0,1 0,8 ± 0,1 1,9 2,1 0,15 0,2 0,11
3,5 3,6 3,9 6,7 1,3 ± 0,1 0,8 ± 0,1 1,9 2,2 0,15 0,2 0,12
4 4,1 4,4 7,6 1,5 ± 0,1 0,9 ± 0,1 2,1 2,5 0,15 0,2 0,18
5 5,1 5,4 9,2 1,8 ± 0,1 1,2 ± 0,1 2,7 3,2 0,15 0,2 0,36
6 6,1 6,5 11,8 2,5 ± 0,15 1,6 ± 0,1 3,6 4,2 0,2 0,3 0,83
7 7,1 7,5 12,8 2,5 ± 0,15 1,6 ± 0,1 3,6 4,2 0,2 0,3 0,93
8 8,1 8,5 14,8 3 ± 0,15 2 ± 0,1 4,6 5,4 0,3 0,5 1,6
10 10,2 10,7 18,1 3,5 ± 0,2 2,2 ± 0,15 5 5,9 0,3 0,5 2,53
12 12,2 12,7 21,1 4 ± 0,2 2,5 ± 0,15 5,8 6,8 0,4 1 3,82
14 14,2 14,7 24,1 4,5 ± 0,2 3 ± 0,15 6,8 8 0,4 1 6,01
16 16.2 17 27.4 5 ± 0.2 3.5 ± 0.2 7.8 9.2 0.4 1 8.91
18 18.2 19 29.4 5 ± 0.2 3.5 ± 0.2 7.8 9.2 0.4 1 9.73
20 20.2 21.2 33.6 6 ± 0.2 4 ± 0.2 8.8 10.4 0.4 1 15.2
22 22.5 23.5 35.9 6 ± 0.2 4 ± 0.2 8.8 10.4 0.4 1 16.5
24 24.5 25.5 40 7 ± 0.25 5 ± 0.2 11 13 0.5 1.6 26.2
27 27.5 28.5 43 7 ± 0.25 5 ± 0.2 11 13 0.5 1.6 28.7
30 30.5 31.7 48.2 8 ± 0.25 6 ± 0.2 13.6 16.1 0.8 1.6 44.3
36 36.5 37.7 58.2 10 ± 0.25 6 ± 0.2 13.6 16.1 0.8 1.6 67.3
39 39.5 40.7 61.2 10 ± 0.25 6 ± 0.2 13.6 16.1 0.8 1.6 71.7
42 42.5 43.7 68.2 12 ± 0.25 7 ± 0.25 15.6 18.4 0.8 2 111
45 45.5 46.7 71.2 12 ± 0.25 7 ± 0.25 15.6 18.4 0.8 2 117
48 49 50.5 75 12 ± 0.25 7 ± 0.25 15.6 18.4 0.8 2 123
52 53 54.5 83 14 ± 0.25 8 ± 0.25 18 21.2 1 2 182
56 57 58.5 87 14 ± 0.25 8 ± 0.25 18 21.2 1 2 193
60 61 62.5 91 14 ± 0.25 8 ± 0.25 18 21.2 1 2 203
64 65 66.5 95 14 ± 0.25 8 ± 0.25 18 21.2 1 2 218
68 69 70.5 99 14 ± 0.25 8 ± 0.25 18 21.2 1 2 228
72 73 74.5 103 14 ± 0.25 8 ± 0.25 18 21.2 1 2 240
80 81 82.5 111 14 ± 0.25 8 ± 0.25 18 21.2 1 2 262
90 91 92.5 121 14 ± 0.25 8 ± 0.25 18 21.2 1 2 290
100 101 102.5 131 14 ± 0.25 8 ± 0.25 18 21.2 1 2 318
